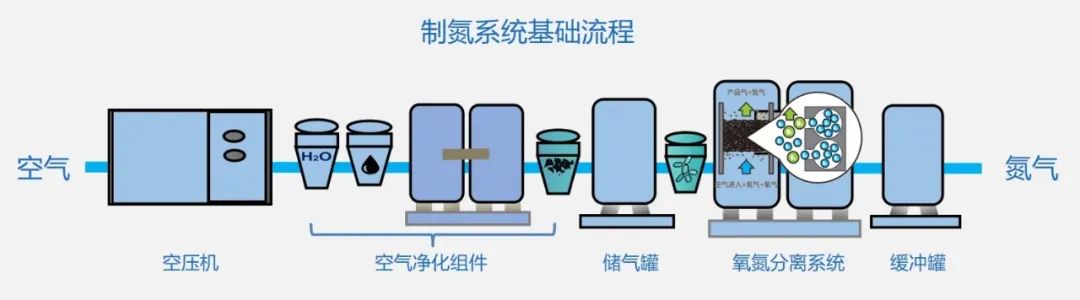

上圖為一套完整的制氮系統，由空壓機、各類過濾器、除水和除油機器以及吸附塔（氧氮分離系統，有些供應商將氧氮分離系統稱為制氮機）等組成，在對空氣進行加工處理時需要根據實際情況搭配干燥機/吸干機。由這些機器組成的整套制氮系統基本可以滿足部分用戶的需求。

在實際現場應用中，將我們?nèi)粘＝佑|到的空氣變成所需要的氮?dú)?，前面對空氣進行合規的處理是必不可少的。因?yàn)榭諝獠皇菃我辉?，空氣是多種氣體的混合物。它的恒定組成部分為氧氣、氮?dú)?、稀有氣體，可變組成部分為二氧化碳和水蒸氣 。前面我們對空氣進行過濾，主要也是過濾空氣中的一些可變組成部分。提高空氣質量的同時對吸附塔中的分子篩進行保護。

吸附塔如何工作

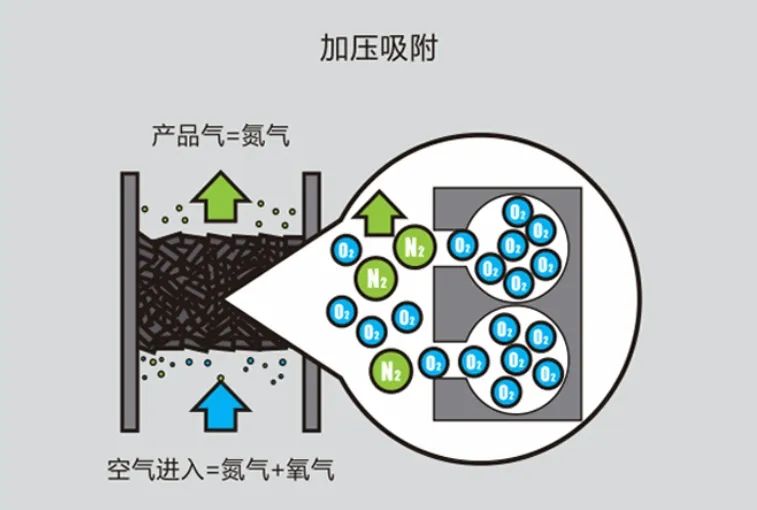

吸附塔主要是通過變壓吸附產出氮?dú)?。變壓吸附分離氧氣和氮?dú)馐抢梦絼μ囟怏w在不同壓力狀態上吸附和解析能力的差異進行分離的。在吸附平衡情況下，一種吸附劑在同一氣體時，氣體壓力越高，則吸附劑的吸附量越大。反之，壓力越低，則吸附量越小。

以我們公司變壓吸附制氮設備為例，采用碳分子曬作為吸附劑。由于碳分子篩內部有很多微孔，對氧和氮吸附量有很大的差異，在一定的壓力下利用空氣中的氧、氮在碳分子篩微孔中的吸附量的差異，達到氧氮分離的目的。在壓力升高時，碳分子篩吸氧產氮，壓力降至常壓時，碳分子篩脫附氧氣再生。變壓吸附制氮設備通常有兩個吸附塔，一只吸氧產氮，另一只脫氧再生，如此交替循環不斷產出氮?dú)狻?/span>

至此基本完成氮?dú)馍a(chǎn)，除此之外根據現場情況（氣壓、濕度、氣溫）以及應用現場的需求（生產需求和個性需求）可以增加相應功能的機器，達到契合。
